REGION: Wiercą tunel

Niedziela, 13 grudnia 2020, 6:42
Autor: red
REGION: Wiercą tunel
Fot. GDDKiA

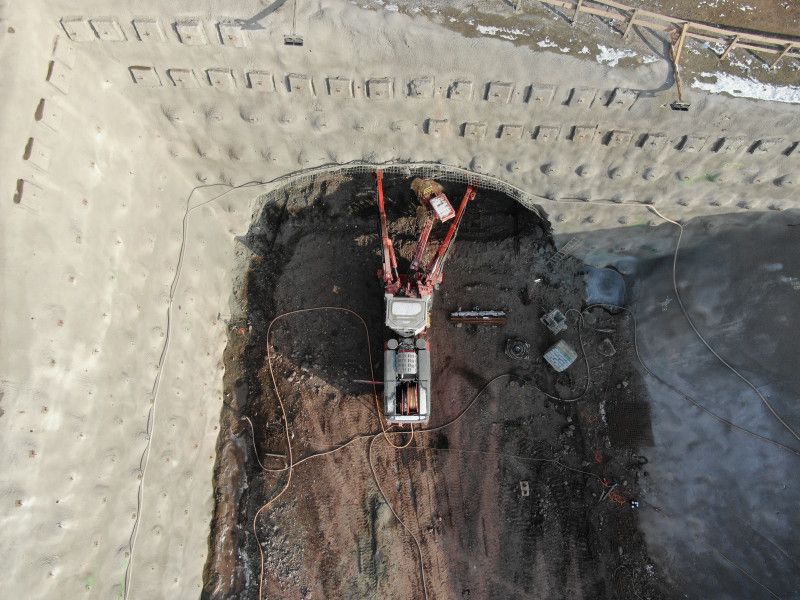

Na początku października br. pojawiła się na placu budowy pierwsza wiertnica tunelowa, czyli Jumbo Drill. Docelowo na budowie będą cztery takie maszyny, po dwie na każdą nawę tunelu, w tym po jednej na każdy portal. Dzięki nim powstanie dwunawowy tunel przecinający Góry Wałbrzyskie. Zakończenie prac przy budowie tuneli planowane jest w 2023 roku.

- Naszym zobowiązaniem była budowa drogi ekspresowej S3 w całym jej przebiegu - od Świnoujścia do granicy polsko-czeskiej. Jest to dzisiaj możliwe dzięki zwiększeniu w 2017 r. finansowania rządowego Programu Budowy Dróg Krajowych ze 107 do 135 mld zł. Dziś, jak widać, jesteśmy coraz bliżej ukończenia tej trasy. - powiedział Andrzej Adamczyk, minister infrastruktury.

Bolków - Lubawka

Budowa odcinka drogi ekspresowej S3 Bolków - Lubawka (granica państwa) podzielona została na dwa odrębne zadania: Bolków - Kamienna Góra Północ oraz Kamienna Góra - Lubawka (granica państwa). W ramach obu inwestycji powstanie łącznie ponad 31-kilometrowy odcinek trasy S3, który połączy się z czeską autostradą D11 stanowiąca kontynuację transeuropejskiego korytarza drogi E65. Realizacja drogi ekspresowej S3 w pełnym jej przebiegu stała się możliwa dzięki zwiększeniu przez Rząd w 2017 r. limitu finansowego Programu Budowy Dróg Krajowych ze 107 do 135 mld zł. Dzisiaj ten limit wynosi już blisko 164 mld zł.

Bolków - Kamienna Góra

W ramach inwestycji na odcinku pomiędzy węzłami Bolków i Kamienna Góra Północ zostanie wybudowana dwujezdniowa droga ekspresowa S3 o długości ok. 16,1 km. Każda jezdnia będzie miała po dwa pasy ruchu i pas awaryjny. Powstaną również dwa dwunawowe tunele drogowe - tunel TS-26 o długości ok. 2300 m, pomiędzy miejscowościami Sady Górne, Stare i Nowe Bogaczowice oraz tunel TS-32 o długości ok. 320 m niedaleko miejscowości Gostków. Wykonawcą robót jest konsorcjum firm PORR i PORR Bau. Wartość umowy: ponad 1,5 mld zł.

Po uzyskaniu 21 sierpnia 2020 r. decyzji o zezwoleniu na realizację inwestycji drogowej (ZRID), wykonawca przystąpił do robót przygotowawczych, a następnie branżowych. Na całej trasie wykonane zostały prace rozbiórkowe oraz wycinka drzew i krzewów. Obecnie trwa humusowanie, budowa dróg technologicznych w śladzie dróg dojazdowych, wykopy na całej powierzchni przyszłych dwóch Miejsc Obsługi Podróżnych Jaczków oraz tunelu TS-32. Ponadto trwają roboty ziemne przy portalach tuneli oraz zabezpieczanie skarp. Na bieżąco prowadzone są nadzory środowiskowe, archeologiczne czy geodezyjne. Tunel TS-26 po wybudowaniu będzie najdłuższym pozamiejskim tunelem w Polsce drążonym w skale, wyposażony we wszystkie istotne z punku widzenia bezpieczeństwa systemy. Ponadto na tym odcinku zostanie wybudowanych 15 obiektów inżynierskich, 13 przejść dla zwierząt oraz 39 przepustów dla małych zwierząt. Zostaną wybudowane również drogi dojazdowe, a istniejąca sieć dróg zostanie odpowiednio przebudowana. 

Tunel TS-26 zostanie wykonany tradycyjną metodą górniczą, z zastosowaniem urabiania mechanicznego oraz urabiania materiałami wybuchowymi, w technologii NATM. W ramach prac projektowych zdefiniowane zostało 16 różnych wariantów obudowy wstępnej, dobieranych na etapie realizacji robót w zależności od warunków gruntowych oraz dodatkowe środki zabezpieczające, jak np. obudowa parasolowa. Metoda górnicza w technologii budowy tunelu „nowa metoda austriacka” (z jęz. angielskiego New Austrian Tunnelling Method - NATM) polega na wykorzystaniu górotworu jako konstrukcji nośnej przy współpracy z wykonaną obudową.

Tunel TS-32 zrealizowany zostanie metodą górniczą w technologii Cut & Cover, tzw. otwarty wykop. Oznacza to, że pierwszym etapem robót będzie wykonanie wykopu i usunięcie ok. 220 000 m3 gruntu i skały do poziomu fundamentów tunelu. Następnie wykonana zostanie żelbetowa konstrukcja tunelu o długości 320 m. Po zakończeniu tego etapu, konstrukcja tunelu zostanie zasypana gruntem grubości do 12 m. Kolejnym krokiem będzie wykonanie wszelkich instalacji służących bezpieczeństwu, takich jak: oświetlenie, wentylacja czy sieć hydrantowa. Po odbiorach sprawdzających poprawność funkcjonowania wszystkich systemów tunel zostanie oddany do użytku.

Ciekawostki z budowy:

Drążenie tunelu będzie odbywało się za pomocą koparki z młotem hydraulicznym lub frezem lub za pomocą ładunków wybuchowych. Kolejność prac przy robotach strzałowych to w uproszczeniu: wiercenie otworów w przodku, rozmieszczenie odpowiednio dobranych ładunków wybuchowych w otworach, detonacja ładunków, usunięcie odspojonego materiału z przodka.

Na każdym z czterech przodków będzie pracowało około 7-8 maszyn, w każdym przodku będzie to wiertnica, torkretnica, koparka, dwa podnośniki koszowe, ładowarka teleskopowa, dwa wozidła.

Do tej pory na budowie została wykonana sieć dróg serwisowych wzdłuż wykonywanego odcinka o łącznej długość około 12 km.

Przewiduje się, że zebrane zostanie ok. 580 000 m3 urobku z tuneli.

W pierwszy kwartale 2021 r. planowane jest uruchomienie drążenia tunelu na portalu północnym. Drążenie rozpocznie się po wykonaniu ok. 100 m tunelu od strony południowej. Przebicie przodków nastąpi po ok. 1000 m.

Przy budowie obu tuneli przewiduje się pracę: 72 górników, 10 mechaników, 10 elektryków, pracujących na trzy zmiany.

Jeszcze w tym roku wykonawca planuje zakończyć montaż zaplecza biurowego na portalu południowym, ustawianie warsztatu serwisu maszyn oraz pozostałych instalacji zaplecza budowy.

Wykonawca zużył już ok. 700 m3 betonu do zabezpieczenia skarp na portalu południowym.  

Kamienna Góra - Lubawka (granica państwa)   

Odcinek drogi ekspresowej S3 pomiędzy węzłem Kamienna Góra Północ a granicą państwa w Lubawce będzie drogą dwujezdniową o długości ok. 15,3 km, wyposażoną w dwa pasy ruchu w każdą stronę wraz z pasem awaryjnym. Wykonawcą tego odcinka jest konsorcjum firm Mosty Łódź (lider) i Przedsiębiorstwo Budownictwa Drogowo-Inżynieryjnego (partner). Wartość umowy wynosi prawie 900 mln zł.

Decyzja ZRID umożliwiająca rozpoczęcie robót w terenie została wydana 31 sierpnia br. W ramach tego odcinka wybudowane zostaną trzy węzły drogowe - Kamienna Góra Północ, Kamienna Góra Południe i Lubawka. Poza przebudową istniejącego układu drogowego, sieci i infrastruktury towarzyszącej, wykonanych zostanie 17 obiektów inżynierskich w ciągu i nad drogą S3 oraz 13 przepustów dla celów ekologicznych (przejścia dla małych zwierząt i płazów). W ostatnim tygodniu na terenie budowy pracowało średnio 112 jednostek sprzętowych (tj. wiertnice, koparki, spycharki, dźwigi) oraz 256 osoby. Na obszarze węzła Kamienna Góra Północ oraz przy trasie zasadniczej i drogach poprzecznych kontynuowane jest odhumusowanie przyszłego pasa drogowego. Prace zostały zrealizowane na powierzchni ok. 35 tys. mkw. odhumusowanie oraz budowanie nasypu pod by-pass przy DK5 i DW367. Zakończył się już prace rozbiórkowe budynków mieszkalnych znajdujących się w miejscowości Ptaszków. Planowany termin zakończenia robót budowlanych to I połowa 2022 r.
